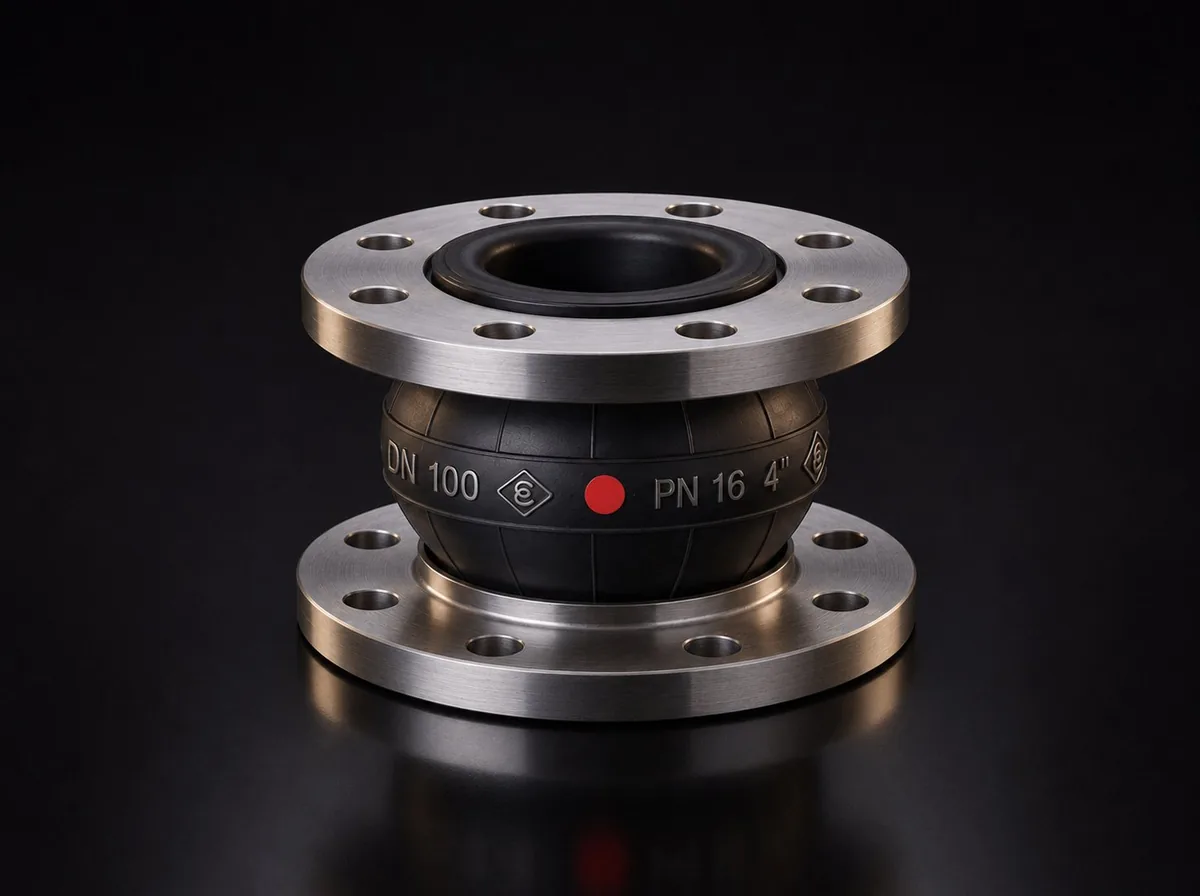

ERP — резиновый компенсатор Elaflex с повышенной гибкостью для воды и водных сред. Увеличенная компенсирующая способность позволяет воспринимать большие перемещения при ограниченном пространстве монтажа.
Elaflex · Германия
| Тип | Резиновый (эластичный) компенсатор, фланцевый |
|---|---|
| Условный проход, Ду | 25–150 мм |
| Рабочее давление, Ру | 10 бар |
| Температура среды | −40 … +90 °C |
| Рабочая среда | холодная и тёплая вода, питьевая, бассейновая и морская вода |
| Не применять для | нефтепродукты и масла |
| Внутренний слой (обкладка) | Butyl (IIR) / EPDM |
| Наружный слой | EPDM, озоно- и теплостойкий |
| Фланцы | поворотные, DIN PN 10, сталь оцинкованная (опц. нерж. сталь, бронза, алюминий) |
| Маркировка | ERV / тип, Ду, Ру, дата изготовления |
Допустимые давление, температура и перемещения всей сборки проверяются совместно с учётом среды, фланцев и исполнения. Номинал сильфона и максимальная температура не являются одновременно допустимым режимом. Наличие и срок поставки уточняются при запросе.
Данные сверены с каталогом ELAFLEX, стр. 419–420, редакция 11.2025. PN 10; допустимое давление зависит от температуры. Диапазон −40 … +90 °C зависит от среды, кратковременно до +120 °C. ERP не предназначен для отопительных систем, минеральных масел, воды с маслосодержащими антикоррозионными добавками и воздуха с маслом. Конкретный режим работы необходимо согласовать при подборе. ELAFLEX · 419–420
Точные значения перемещений и допустимого вакуума зависят от типоразмера и строительной длины и определяются при подборе. Полные данные — в каталоге производителя (PDF).
| Ду | PN сильфона, бар | D, мм | k, мм | Отв. n×d | BL, мм | Исполнение / запрос |
|---|---|---|---|---|---|---|
| 25 | 10 | 115 | 85 | 4×14 | 130 | ERP 25.10 Запросить |
| 32 | 10 | 140 | 100 | 4×18 | 130 | ERP 32.10 Запросить |
| 40 | 10 | 150 | 110 | 4×18 | 130 | ERP 40.10 Запросить |
| 50 | 10 | 165 | 125 | 4×18 | 130 | ERP 50.10 Запросить |
| 65 | 10 | 185 | 145 | 4×18 | 130 | ERP 65.10 Запросить |
| 80 | 10 | 200 | 160 | 8×18 | 130 | ERP 80.10 Запросить |
| 100 | 10 | 220 | 180 | 8×18 | 130 | ERP 100.10 Запросить |
| 125 | 10 | 250 | 210 | 8×18 | 130 | ERP 125.10 Запросить |
| 150 | 10 | 285 | 240 | 8×22 | 130 | ERP 150.10 Запросить |
Исполнения по каталогу Elaflex, редакция 11.2025. BL — строительная длина. Обозначения .10 и .16 относятся к показанному исполнению фланцев, а PN сильфона указан отдельно. Для DN 25 применяется сильфон DN 32. Наличие, срок поставки и рабочие параметры уточняются при подборе. ELAFLEX 419–420 · PDF
D — наружный диаметр фланца, k — диаметр окружности отверстий, n×d — отверстия, BL — строительная длина. Размеры фланцев по DIN PN 10. Масса и эффективная площадь зависят от типоразмера и указываются в паспорте / по запросу. Доступны другие фланцевые нормы и материалы под заказ.
ERP — резиновый компенсатор Elaflex с повышенной гибкостью для воды и водных сред. Увеличенная компенсирующая способность позволяет воспринимать большие перемещения при ограниченном пространстве монтажа.
Выпускается в диаметрах Ду 25–150 мм с обкладкой Butyl (IIR) / EPDM. Фланцы поворотные DIN PN 10. Подбор типоразмера и расчёт перемещений — по опросному листу.
Принимаем параметры или опросный лист, подбираем серию и типоразмер.
Считаем перемещения и распорные усилия, готовим предложение.
Отгружаем со склада или под заказ с нужной конфигурацией фланцев.
При необходимости — монтаж, шеф-монтаж и пусконаладка на объекте.
