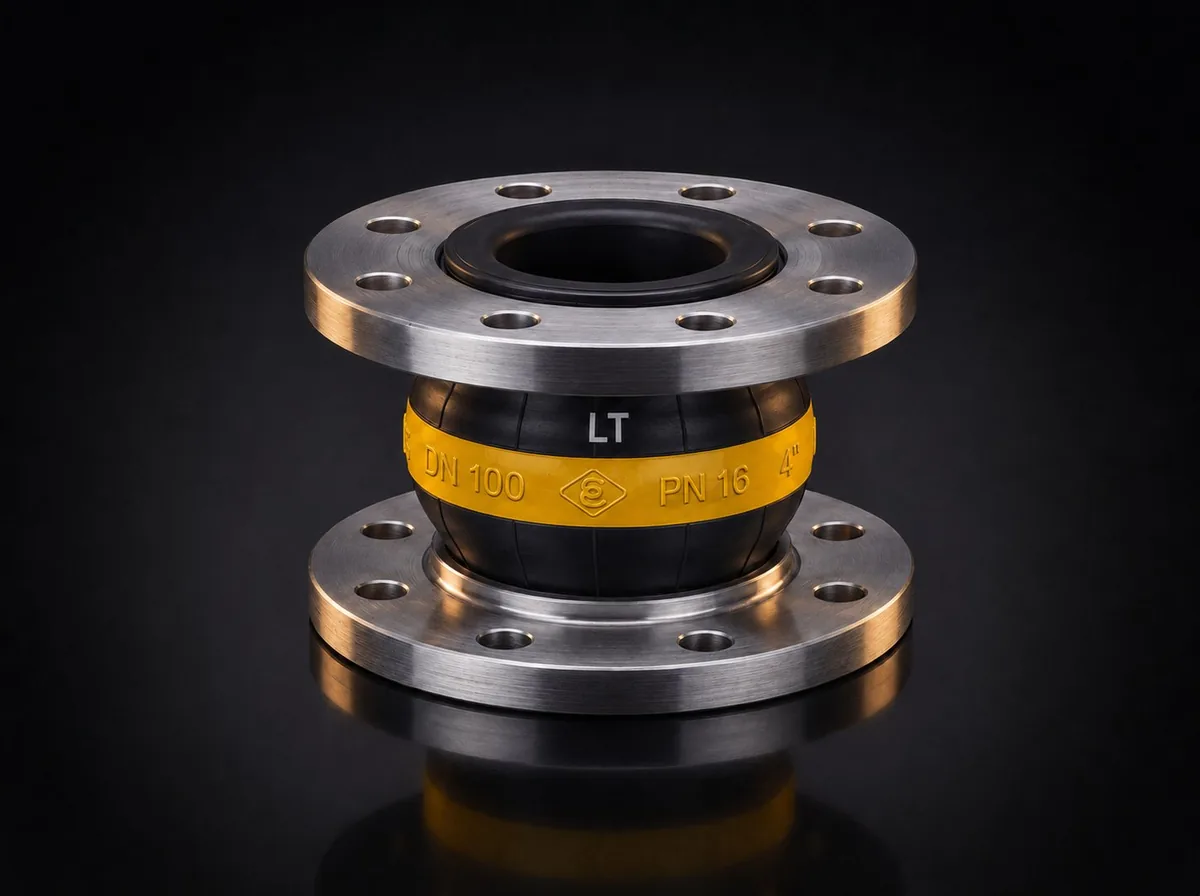

ERV-G LT — морозоустойчивая версия компенсатора Elaflex для нефтепродуктов. Сохраняет эластичность и рабочие свойства при низких температурах окружающей среды −40 … +90 °C.
Elaflex · Германия
| Тип | Резиновый (эластичный) компенсатор, фланцевый |
|---|---|
| Условный проход, Ду | 25–300 мм |
| Рабочее давление, Ру | 10 / 16 бар |
| Температура среды | −40 … +90 °C |
| Рабочая среда | нефтепродукты, дизельное топливо, масла при низких температурах |
| Не применять для | концентрированные кислоты |
| Внутренний слой (обкладка) | бутадиен-нитрильный каучук (NBR), морозостойкий |
| Наружный слой | CR |
| Фланцы | поворотные, DIN PN 10/16, сталь оцинкованная (опц. нерж. сталь, бронза, алюминий) |
| Маркировка | ERV / тип, Ду, Ру, дата изготовления |
Допустимые давление, температура и перемещения всей сборки проверяются совместно с учётом среды, фланцев и исполнения. Номинал сильфона и максимальная температура не являются одновременно допустимым режимом. Наличие и срок поставки уточняются при запросе.
Температурный диапазон сверён с каталогом ELAFLEX. Допустимые давление, температура и перемещения взаимосвязаны и зависят от среды и исполнения; предельные значения нельзя применять одновременно без проверки. Подбор — по документу производителя. ELAFLEX · 435–436
Точные значения перемещений и допустимого вакуума зависят от типоразмера и строительной длины и определяются при подборе. Полные данные — в каталоге производителя (PDF).
| Ду | PN сильфона, бар | D, мм | k, мм | Отв. n×d | BL, мм | Исполнение / запрос |
|---|---|---|---|---|---|---|
| 25 | 16 | 115 | 85 | 4×14 | 130 | ERV-G LT 25.16 Запросить |
| 32 | 16 | 140 | 100 | 4×18 | 130 | ERV-G LT 32.16 Запросить |
| 40 | 16 | 150 | 110 | 4×18 | 130 | ERV-G LT 40.16 Запросить |
| 50 | 16 | 165 | 125 | 4×18 | 130 | ERV-G LT 50.16 Запросить |
| 65 | 16 | 185 | 145 | 4×18 | 130 | ERV-G LT 65.16 Запросить |
| 80 | 16 | 200 | 160 | 8×18 | 130 | ERV-G LT 80.16 Запросить |
| 100 | 16 | 220 | 180 | 8×18 | 130 | ERV-G LT 100.16 Запросить |
| 125 | 16 | 250 | 210 | 8×18 | 130 | ERV-G LT 125.16 Запросить |
| 150 | 16 | 285 | 240 | 8×22 | 130 | ERV-G LT 150.16 Запросить |
| 200 | 16 | 340 | 295 | 8×22 | 130 | ERV-G LT 200.10 Запросить |
| 250 | 16 | 395 | 350 | 12×22 | 130 | ERV-G LT 250.10 Запросить |
| 300 | 16 | 445 | 400 | 12×22 | 130 | ERV-G LT 300.10 Запросить |
Исполнения по каталогу Elaflex, редакция 08.2024. BL — строительная длина. Обозначения .10 и .16 относятся к показанному исполнению фланцев, а PN сильфона указан отдельно. Для DN 25 применяется сильфон DN 32. Наличие, срок поставки и рабочие параметры уточняются при подборе. PN сильфона не является допустимым давлением всей сборки: учитываются фланцы, среда и температура. Для ERV-G и ROTEX исполнения DN 250 и DN 300 длиной BL 200 мм имеют PN сильфона 10. ELAFLEX 435–436 · PDF
D — наружный диаметр фланца, k — диаметр окружности отверстий, n×d — отверстия, BL — строительная длина. Размеры фланцев по DIN PN 10/16. Масса и эффективная площадь зависят от типоразмера и указываются в паспорте / по запросу. Доступны другие фланцевые нормы и материалы под заказ.
ERV-G LT — морозоустойчивая версия компенсатора Elaflex для нефтепродуктов. Сохраняет эластичность и рабочие свойства при низких температурах окружающей среды −40 … +90 °C.
Обкладка NBR в морозостойком исполнении, диаметры Ду 25–300 мм, фланцы DIN PN 10/16. Применяется на открытых площадках и в северном исполнении объектов.
