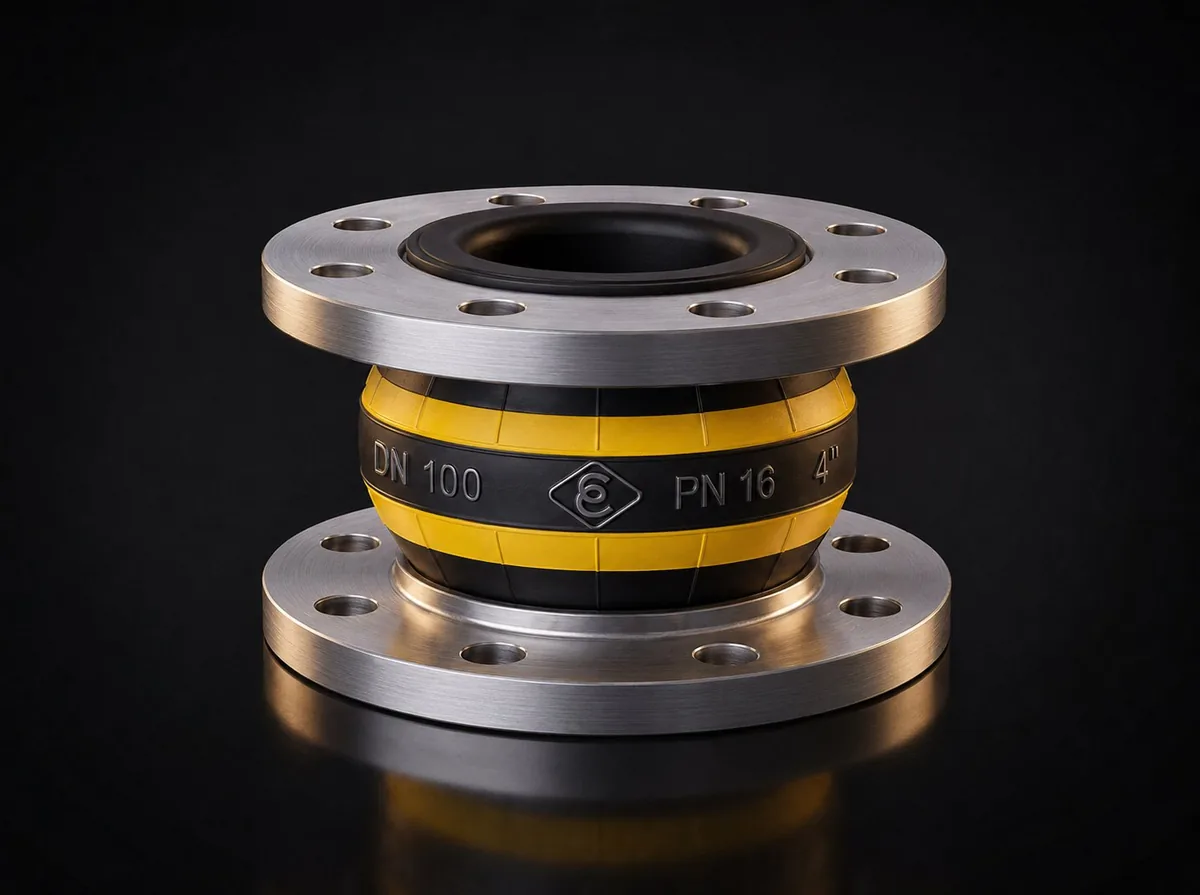

ERV-GS — резиновый компенсатор Elaflex для систем охлаждения стационарных и судовых дизельных двигателей. Воспринимает вибрацию и перемещения в контурах охлаждающей жидкости и масла.
Elaflex · Германия
| Тип | Резиновый (эластичный) компенсатор, фланцевый |
|---|---|
| Условный проход, Ду | 25–600 мм |
| Рабочее давление, Ру | 10 / 16 бар |
| Температура среды | −20 … +90 °C |
| Рабочая среда | охлаждающая жидкость, вода-гликоль, масло, топливо |
| Не применять для | концентрированные кислоты |
| Внутренний слой (обкладка) | NBR |
| Наружный слой | CR |
| Фланцы | поворотные, DIN PN 10/16, сталь оцинкованная (опц. нерж. сталь, бронза, алюминий) |
| Маркировка | ERV / тип, Ду, Ру, дата изготовления |
Допустимые давление, температура и перемещения всей сборки проверяются совместно с учётом среды, фланцев и исполнения. Номинал сильфона и максимальная температура не являются одновременно допустимым режимом. Наличие и срок поставки уточняются при запросе.
Источник: ELAFLEX, редакция 08.2024. Температура зависит от среды; кратковременно до +100 °C. В таблице указан PN сильфона: DN 25–400 — PN 16, DN 450 и выше — PN 10. Число в конце артикула и присоединительный стандарт фланца не следует путать с PN сильфона. Допустимое давление сборки определяется также фланцами, температурой и средой. Другие длины и исполнения — по каталогу. ELAFLEX · 427–428
Точные значения перемещений и допустимого вакуума зависят от типоразмера и строительной длины и определяются при подборе. Полные данные — в каталоге производителя (PDF).
| Ду | PN сильфона, бар | D, мм | k, мм | Отв. n×d | BL, мм | Исполнение / запрос |
|---|---|---|---|---|---|---|
| 25 | 16 | 115 | 85 | 4×14 | 130 | ERV-GS 25.16 Запросить |
| 32 | 16 | 140 | 100 | 4×18 | 130 | ERV-GS 32.16 Запросить |
| 40 | 16 | 150 | 110 | 4×18 | 130 | ERV-GS 40.16 Запросить |
| 50 | 16 | 165 | 125 | 4×18 | 130 | ERV-GS 50.16 Запросить |
| 65 | 16 | 185 | 145 | 4×18 | 130 | ERV-GS 65.16 Запросить |
| 80 | 16 | 200 | 160 | 8×18 | 130 | ERV-GS 80.16 Запросить |
| 80 | 16 | 200 | 160 | 8×18 | 150 | ERV-GS 80x150.16 Запросить |
| 100 | 16 | 220 | 180 | 8×18 | 130 | ERV-GS 100.16 Запросить |
| 100 | 16 | 220 | 180 | 8×18 | 150 | ERV-GS 100x150.16 Запросить |
| 125 | 16 | 250 | 210 | 8×18 | 130 | ERV-GS 125.16 Запросить |
| 125 | 16 | 250 | 210 | 8×18 | 150 | ERV-GS 125x150.16 Запросить |
| 150 | 16 | 285 | 240 | 8×22 | 130 | ERV-GS 150.16 Запросить |
| 150 | 16 | 285 | 240 | 8×22 | 150 | ERV-GS 150x150.16 Запросить |
| 200 | 16 | 340 | 295 | 8×22 | 130 | ERV-GS 200.10 Запросить |
| 200 | 16 | 340 | 295 | 8×22 | 175 | ERV-GS 200x175.10 Запросить |
| 250 | 16 | 395 | 350 | 12×22 | 130 | ERV-GS 250.10 Запросить |
| 250 | 16 | 395 | 350 | 12×22 | 175 | ERV-GS 250x175.10 Запросить |
| 300 | 16 | 445 | 400 | 12×22 | 130 | ERV-GS 300.10 Запросить |
| 300 | 16 | 445 | 400 | 12×22 | 200 | ERV-GS 300x200.10 Запросить |
| 350 | 16 | 505 | 460 | 16×22 | 200 | ERV-GS 350.10 Запросить |
| 400 | 16 | 565 | 515 | 16×26 | 200 | ERV-GS 400.10 Запросить |
| 450 | 10 | 615 | 565 | 20×26 | 200 | ERV-GS 450.10 Запросить |
| 450 | 10 | 615 | 565 | 20×26 | 250 | ERV-GS 450x250.10 Запросить |
| 500 | 10 | 670 | 620 | 20×26 | 200 | ERV-GS 500.10 Запросить |
| 600 | 10 | 780 | 725 | 20×30 | 200 | ERV-GS 600.10 Запросить |
Исполнения по каталогу Elaflex, редакция 08.2024. BL — строительная длина. Обозначения .10 и .16 относятся к показанному исполнению фланцев, а PN сильфона указан отдельно. Для DN 25 применяется сильфон DN 32. Наличие, срок поставки и рабочие параметры уточняются при подборе.
D — наружный диаметр фланца, k — диаметр окружности отверстий, n×d — отверстия, BL — строительная длина. Размеры фланцев по DIN PN 10/16. Масса и эффективная площадь зависят от типоразмера и указываются в паспорте / по запросу. Доступны другие фланцевые нормы и материалы под заказ.
ERV-GS — резиновый компенсатор Elaflex для систем охлаждения стационарных и судовых дизельных двигателей. Воспринимает вибрацию и перемещения в контурах охлаждающей жидкости и масла.
Обкладка NBR, диаметры Ду 25–600 мм, фланцы DIN PN 10/16. Подбор под параметры контура — по опросному листу.
Принимаем параметры или опросный лист, подбираем серию и типоразмер.
Считаем перемещения и распорные усилия, готовим предложение.
Отгружаем со склада или под заказ с нужной конфигурацией фланцев.
При необходимости — монтаж, шеф-монтаж и пусконаладка на объекте.
Пришлите параметры или опросный лист — подготовим расчёт и коммерческое предложение.
