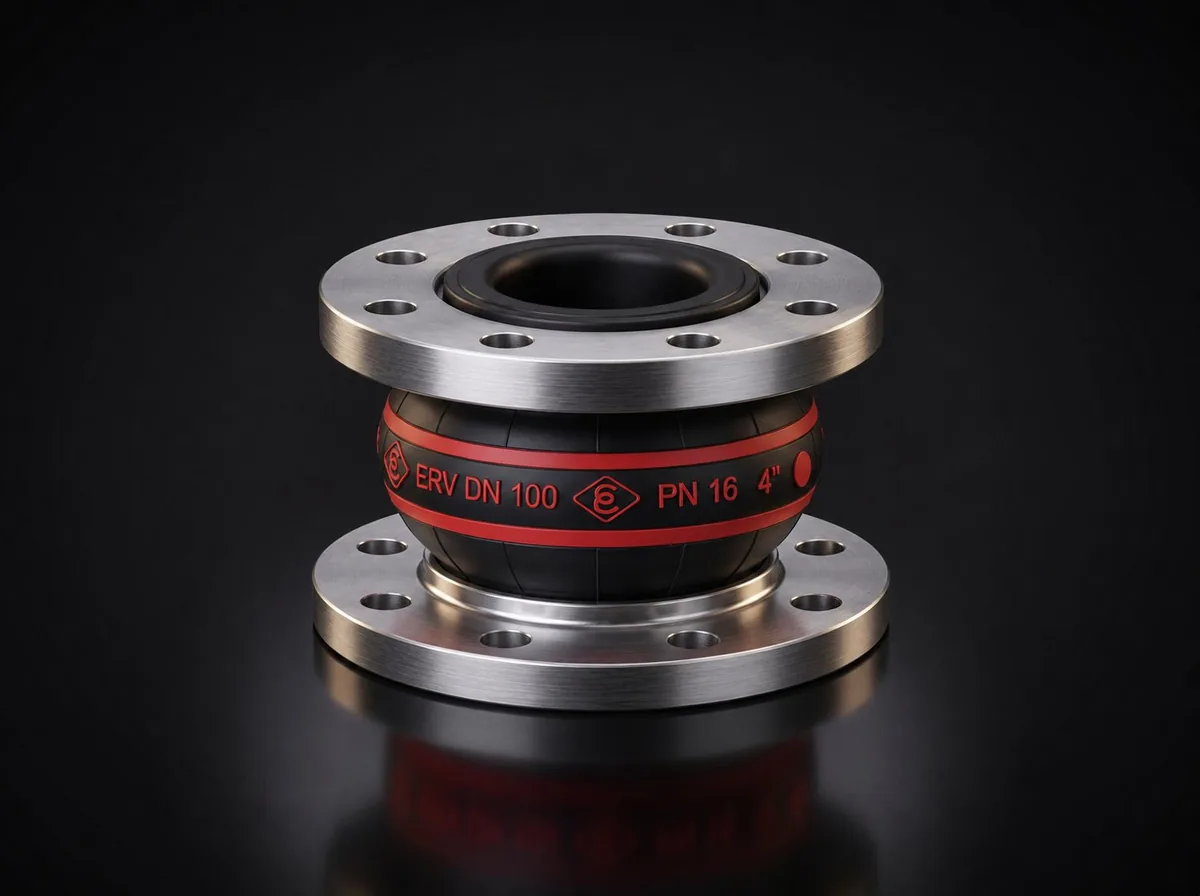

ROTEX — износостойкий резиновый компенсатор Elaflex для систем отопления и охлаждения, включая горячую воду и горячий воздух. Повышенная стойкость к истиранию и температурным нагрузкам.
Elaflex · Германия
| Тип | Резиновый (эластичный) компенсатор, фланцевый |
|---|---|
| Условный проход, Ду | 25–1000 мм |
| Рабочее давление, Ру | 10 / 16 бар |
| Температура среды | −40 … +130 °C |
| Рабочая среда | горячая и холодная вода, системы отопления и охлаждения, горячий воздух |
| Не применять для | нефтепродукты и масла |
| Внутренний слой (обкладка) | EPDM |
| Наружный слой | EPDM, износо- и теплостойкий |
| Фланцы | поворотные, DIN PN 10/16, сталь оцинкованная (опц. нерж. сталь, бронза, алюминий) |
| Маркировка | ERV / тип, Ду, Ру, дата изготовления |
Допустимые давление, температура и перемещения всей сборки проверяются совместно с учётом среды, фланцев и исполнения. Номинал сильфона и максимальная температура не являются одновременно допустимым режимом. Наличие и срок поставки уточняются при запросе.
Температурный диапазон сверён с каталогом ELAFLEX. Допустимые давление, температура и перемещения взаимосвязаны и зависят от среды и исполнения; предельные значения нельзя применять одновременно без проверки. Подбор — по документу производителя. ELAFLEX · 411–412
Точные значения перемещений и допустимого вакуума зависят от типоразмера и строительной длины и определяются при подборе. Полные данные — в каталоге производителя (PDF).
| Ду | PN сильфона, бар | D, мм | k, мм | Отв. n×d | BL, мм | Исполнение / запрос |
|---|---|---|---|---|---|---|
| 25 | 16 | 115 | 85 | 4×14 | 130 | ROTEX 25.16 Запросить |
| 32 | 16 | 140 | 100 | 4×18 | 130 | ROTEX 32.16 Запросить |
| 32 | 16 | 140 | 100 | 4×18 | 160 | ROTEX 32x160.16 Запросить |
| 40 | 16 | 150 | 110 | 4×18 | 130 | ROTEX 40.16 Запросить |
| 40 | 16 | 150 | 110 | 4×18 | 160 | ROTEX 40x160.16 Запросить |
| 50 | 16 | 165 | 125 | 4×18 | 130 | ROTEX 50.16 Запросить |
| 50 | 16 | 165 | 125 | 4×18 | 160 | ROTEX 50x160.16 Запросить |
| 65 | 16 | 185 | 145 | 4×18 | 130 | ROTEX 65.16 Запросить |
| 65 | 16 | 185 | 145 | 4×18 | 160 | ROTEX 65x160.16 Запросить |
| 80 | 16 | 200 | 160 | 8×18 | 130 | ROTEX 80.16 Запросить |
| 80 | 16 | 200 | 160 | 8×18 | 150 | ROTEX 80x150.16 Запросить |
| 80 | 16 | 200 | 160 | 8×18 | 160 | ROTEX 80x160.16 Запросить |
| 100 | 16 | 220 | 180 | 8×18 | 130 | ROTEX 100.16 Запросить |
| 100 | 16 | 220 | 180 | 8×18 | 150 | ROTEX 100x150.16 Запросить |
| 100 | 16 | 220 | 180 | 8×18 | 160 | ROTEX 100x160.16 Запросить |
| 125 | 16 | 250 | 210 | 8×18 | 130 | ROTEX 125.16 Запросить |
| 125 | 16 | 250 | 210 | 8×18 | 150 | ROTEX 125x150.16 Запросить |
| 125 | 16 | 250 | 210 | 8×18 | 160 | ROTEX 125x160.16 Запросить |
| 150 | 16 | 285 | 240 | 8×22 | 130 | ROTEX 150.16 Запросить |
| 150 | 16 | 285 | 240 | 8×22 | 150 | ROTEX 150x150.16 Запросить |
| 150 | 16 | 285 | 240 | 8×22 | 160 | ROTEX 150x160.16 Запросить |
| 200 | 16 | 340 | 295 | 8×22 | 130 | ROTEX 200.10 Запросить |
| 200 | 16 | 340 | 295 | 8×22 | 150 | ROTEX 200x150.10 Запросить |
| 200 | 16 | 340 | 295 | 8×22 | 160 | ROTEX 200x160.10 Запросить |
| 200 | 16 | 340 | 295 | 8×22 | 175 | ROTEX 200x175.10 Запросить |
| 250 | 16 | 395 | 350 | 12×22 | 130 | ROTEX 250.10 Запросить |
| 250 | 16 | 395 | 350 | 12×22 | 175 | ROTEX 250x175.10 Запросить |
| 250 | 10 | 395 | 350 | 12×22 | 200 | ROTEX 250x200.10 Запросить |
| 300 | 16 | 445 | 400 | 12×22 | 130 | ROTEX 300.10 Запросить |
| 300 | 10 | 445 | 400 | 12×22 | 200 | ROTEX 300x200.10 Запросить |
| 350 | 16 | 505 | 460 | 16×22 | 200 | ROTEX 350.10 Запросить |
| 400 | 16 | 565 | 515 | 16×26 | 200 | ROTEX 400.10 Запросить |
| 450 | 10 | 615 | 565 | 20×26 | 200 | ROTEX 450.10 Запросить |
| 450 | 10 | 615 | 565 | 20×26 | 250 | ROTEX 450x250.10 Запросить |
| 500 | 10 | 670 | 620 | 20×26 | 200 | ROTEX 500.10 Запросить |
| 600 | 10 | 780 | 725 | 20×30 | 200 | ROTEX 600.10 Запросить |
| 700 | 10 | 895 | 840 | 24×30 | 260 | ROTEX 700.10 Запросить |
| 800 | 10 | 1015 | 950 | 24×33 | 250 | ROTEX 800.10 Запросить |
| 900 | 10 | 1115 | 1050 | 28×33 | 300 | ROTEX 900.10 Запросить |
| 1000 | 10 | 1230 | 1160 | 28×36 | 300 | ROTEX 1000.10 Запросить |
Исполнения по каталогу Elaflex, редакция 08.2024. BL — строительная длина. Обозначения .10 и .16 относятся к показанному исполнению фланцев, а PN сильфона указан отдельно. Для DN 25 применяется сильфон DN 32. Наличие, срок поставки и рабочие параметры уточняются при подборе. PN сильфона не является допустимым давлением всей сборки: учитываются фланцы, среда и температура. Для ERV-G и ROTEX исполнения DN 250 и DN 300 длиной BL 200 мм имеют PN сильфона 10. ELAFLEX 411–412 · PDF
D — наружный диаметр фланца, k — диаметр окружности отверстий, n×d — отверстия, BL — строительная длина. Размеры фланцев по DIN PN 10/16. Масса и эффективная площадь зависят от типоразмера и указываются в паспорте / по запросу. Доступны другие фланцевые нормы и материалы под заказ.
ROTEX — износостойкий резиновый компенсатор Elaflex для систем отопления и охлаждения, включая горячую воду и горячий воздух. Повышенная стойкость к истиранию и температурным нагрузкам.
Диаметры Ду 25–1000 мм, обкладка EPDM, фланцы DIN PN 10/16. Для горячих сред рабочие параметры уточняются при подборе. OnePROM подберёт типоразмер и подготовит расчёт.
Принимаем параметры или опросный лист, подбираем серию и типоразмер.
Считаем перемещения и распорные усилия, готовим предложение.
Отгружаем со склада или под заказ с нужной конфигурацией фланцев.
При необходимости — монтаж, шеф-монтаж и пусконаладка на объекте.
Пришлите параметры или опросный лист — подготовим расчёт и коммерческое предложение.
