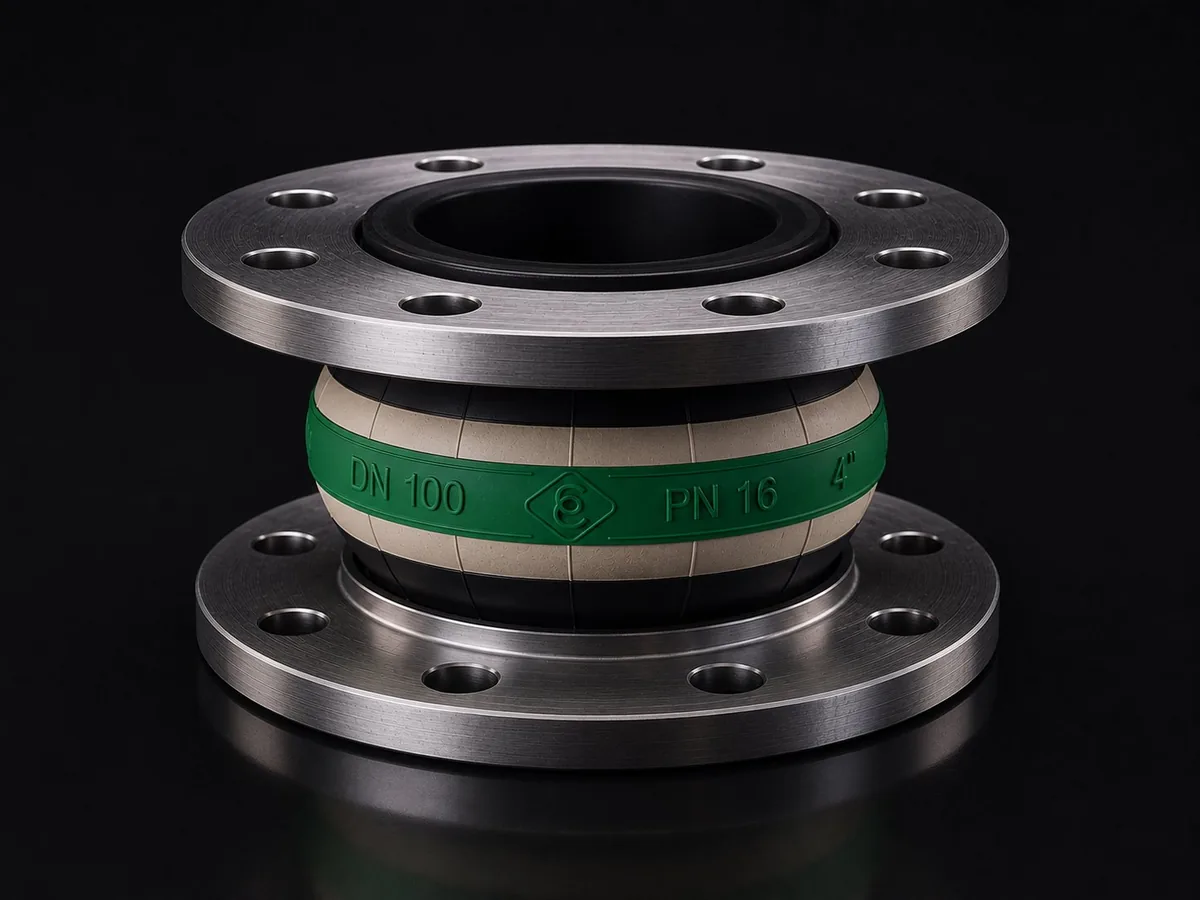

VITEX — компенсатор Elaflex на основе фторкаучука (FKM, Viton) для самых агрессивных сред: концентрированных кислот, биодизеля и химически активных жидкостей. Фторкаучук — наиболее стойкий к воздействию агрессивных сред эластомер.
Elaflex · Германия
| Тип | Резиновый (эластичный) компенсатор, фланцевый |
|---|---|
| Условный проход, Ду | 25–200 мм |
| PN сильфона | 16 бар |
| Температура среды | −15 … +110 °C (12.2015) |
| Рабочая среда | концентрированные кислоты, биодизель, агрессивные химические среды |
| Внутренний слой (обкладка) | фторкаучук (FKM, Viton) |
| Наружный слой | ECO |
| Фланцы | поворотные, DIN PN 10/16, сталь оцинкованная (опц. нерж. сталь, бронза, алюминий) |
| Маркировка | ERV / тип, Ду, Ру, дата изготовления |
Допустимые давление, температура и перемещения всей сборки проверяются совместно с учётом среды, фланцев и исполнения. Номинал сильфона и максимальная температура не являются одновременно допустимым режимом. Наличие и срок поставки уточняются при запросе.
Данные приведены по официальному листу ELAFLEX 447–448, редакция 12.2015. Внутренний слой FKM, наружный ECO; диапазон −15 … +110 °C зависит от среды, кратковременно до +130 °C. PN сильфона 16; допустимое давление сборки зависит также от фланцев и температуры. Текущую доступность, химическую совместимость и параметры конкретного исполнения необходимо подтвердить при подборе. ELAFLEX PDF
Точные значения перемещений и допустимого вакуума зависят от типоразмера и строительной длины и определяются при подборе. Полные данные — в каталоге производителя (PDF).
| Ду | PN сильфона, бар | D, мм | k, мм | Отв. n×d | BL, мм | Исполнение / запрос |
|---|---|---|---|---|---|---|
| 25 | 16 | 115 | 85 | 4×14 | 130 | VITEX 25.16 Запросить |
| 32 | 16 | 140 | 100 | 4×18 | 130 | VITEX 32.16 Запросить |
| 40 | 16 | 150 | 110 | 4×18 | 130 | VITEX 40.16 Запросить |
| 50 | 16 | 165 | 125 | 4×18 | 130 | VITEX 50.16 Запросить |
| 65 | 16 | 185 | 145 | 4×18 | 130 | VITEX 65.16 Запросить |
| 80 | 16 | 200 | 160 | 8×18 | 130 | VITEX 80.16 Запросить |
| 100 | 16 | 220 | 180 | 8×18 | 130 | VITEX 100.16 Запросить |
| 125 | 16 | 250 | 210 | 8×18 | 130 | VITEX 125.16 Запросить |
| 150 | 16 | 285 | 240 | 8×22 | 130 | VITEX 150.16 Запросить |
| 200 | 16 | 340 | 295 | 8×22 | 130 | VITEX 200.10 Запросить |
Исполнения по каталогу Elaflex, редакция 12.2015. BL — строительная длина. Обозначения .10 и .16 относятся к показанному исполнению фланцев, а PN сильфона указан отдельно. Для DN 25 применяется сильфон DN 32. Наличие, срок поставки и рабочие параметры уточняются при подборе. ELAFLEX 447–448 · PDF
D — наружный диаметр фланца, k — диаметр окружности отверстий, n×d — отверстия, BL — строительная длина. Размеры фланцев по DIN PN 10/16. Масса и эффективная площадь зависят от типоразмера и указываются в паспорте / по запросу. Доступны другие фланцевые нормы и материалы под заказ.
VITEX — компенсатор Elaflex на основе фторкаучука (FKM, Viton) для самых агрессивных сред: концентрированных кислот, биодизеля и химически активных жидкостей. Фторкаучук — наиболее стойкий к воздействию агрессивных сред эластомер.
Диаметры Ду 25–200 мм, фланцы DIN PN 10/16. Применяется в химической, нефтегазовой и пищевой промышленности. Совместимость со средой подтверждается при подборе.
Принимаем параметры или опросный лист, подбираем серию и типоразмер.
Считаем перемещения и распорные усилия, готовим предложение.
Отгружаем со склада или под заказ с нужной конфигурацией фланцев.
При необходимости — монтаж, шеф-монтаж и пусконаладка на объекте.
