Совмещённый механический дыхательный клапан со встроенным огнепреградителем для регулирования давления и вакуума в газовом пространстве резервуаров с нефтью и нефтепродуктами. Снижает потери лёгких фракций от «больших» и «малых» дыханий и защищает корпус от деформации.

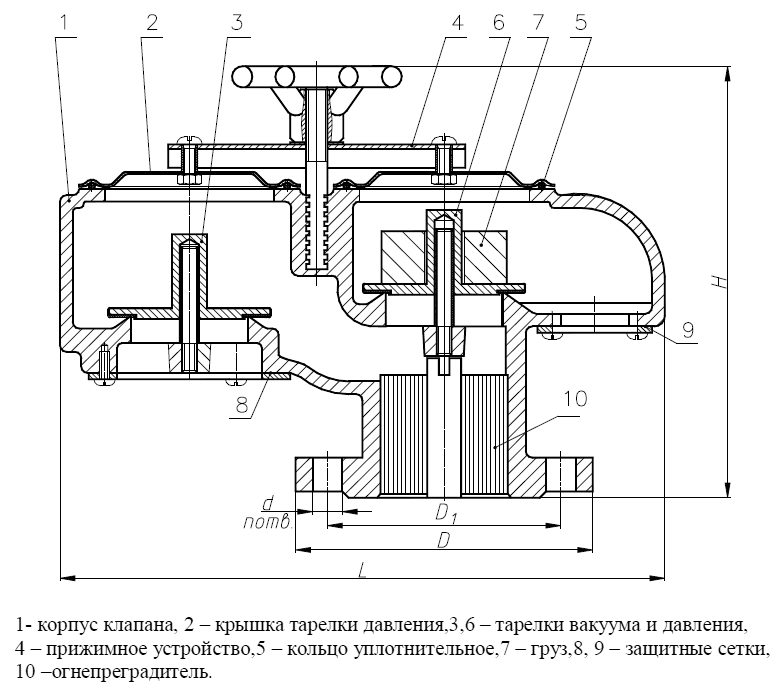

Клапан СМДК устанавливается на монтажный патрубок на крыше вертикального резервуара (РВС) и работает автоматически. В литом алюминиевом корпусе размещены два блока — тарелки давления и вакуума с грузами: при повышении давления открывается клапан давления и сбрасывает паровоздушную смесь наружу, при разрежении открывается клапан вакуума и впускает воздух в резервуар. Проходные отверстия закрыты съёмной сеткой и кассетой огнепреградителя, которая не пропускает пламя и искры внутрь.
Клапан выпускается в типоразмерах DN 50–250 (СМДК-50…-250, в том числе исполнение АА). Настройки срабатывания по давлению и вакууму и пропускную способность подбирают под объём резервуара и производительность налива/слива. Климатическое исполнение У/УХЛ, рабочая температура −60…+40 °C. Поставляется с паспортом и сертификатами.
| Тип | Совмещённый механический дыхательный клапан со встроенным огнепреградителем |
|---|---|
| Назначение | Регулирование давления и вакуума в газовом пространстве резервуара, защита от пламени и искр |
| Типоразмеры, DN | 50, 100, 150, 200, 250 |
| Модельный ряд | СМДК-50, -100, -150, -200, -250 (в т.ч. АА) |
| Давление срабатывания | 160–180 мм вод. ст. (≈ 1,6–1,8 кПа), регулируется грузами |
| Вакуум срабатывания | 20–25 мм вод. ст. (≈ 0,2–0,25 кПа) |
| Пропускная способность | 22–200 м³/ч (по типоразмеру) |
| Рабочая температура | −60…+40 °C, влажность до 100% |
| Климатическое исполнение | У1, УХЛ1 (ГОСТ 15150-69) |
| Материал корпуса | Литой алюминиевый сплав |
| Огнепреградитель | Кассетный, из алюминиевых лент |
| Присоединение | Фланцевое, к монтажному патрубку крыши |
| ТУ | 3689-003-10524112-2006 |
| Срок службы | 10 лет |
